產品介紹

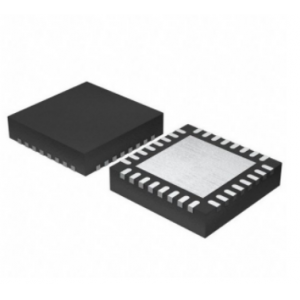

MS913/MS914芯片組是25MHz~100MHz 10位/12位 FPD-Link III SER/DES(串化器/解串器)，它提供高速 FPD-Link III接口和高速正向通路以及用于差分對上數據發(fā)送的雙向控制通路。廣泛應用于車載攝像，醫(yī)療設備，管道探測等領域。

一、串化/解串芯片-MS914的特性：

支持輸入25MHz到100MHz的圖像時鐘

單個差分對互連

可編程數據有效負載

-10位有效負載可上升到100MHz

-12位有效負載可上升到75MHz

具有連續(xù)低的等待時間且支持400KHz I2C的雙向控制接口通道

用于兩個輸入成像器間進行選擇的2:1多路調制器

具有自適應電纜損耗的接收均衡器

4個專用GPI/GPO

鎖定輸出報告管腳和利用在速自測診斷單元驗證連接完整性

串化器兼容1.8V，2.8V，3.3V并行輸入口

1.8V單電源供電

符合ISO10605和IEC 61000-4-2 ESD

汽車應用級別的產品：AEC-Q100 2級

溫度范圍：-40℃至+105℃

小的串化器表面面積

降低EMI/EMC影響的解串器

-可編程擴頻輸出

-接收器交錯輸出

二、串化/解串芯片-MS914的應用：

車載攝像

管道探測
