產品介紹

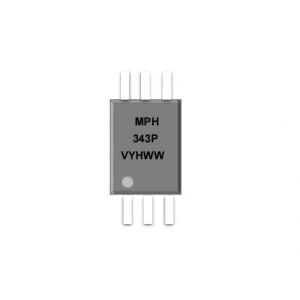

MPH343系列光耦合器非常適合驅動電源igbt和mosfet，用于電機控制逆變器應用和電源系統中的逆變器。它包含一個砷化鋁鎵LED光學耦合到一個具有功率輸出級的集成電路。

4.0A峰值輸出電流能夠直接驅動額定值高達1200 V/200 A的大多數IGBT。對于額定值更高的IGBT，MPH-343系列可用于驅動驅動IGBT門的離散功率級。光耦合器在-40°C~+110°C的溫度范圍內保證其工作參數。

一、光耦 - MPH343的特性：

4.0 A的最大峰值輸出電流
軌對軌輸出電壓
110ns最大傳播延遲
帶有滯后現象的低電壓鎖定保護（UVLO）
寬工作范圍：10至30伏（VCC）
保證性能超過溫度-40°C~+110°C。
MSL類1
監管批準
-UL - UL1577
-VDE-EN60747-5-5
-CQC – GB4943.1-2011

二、光耦 - MPH343的應用：

IGBT/MOSFET門驅動器

不間斷電源（UPS）

工業逆變器

交流/無刷直流電機驅動

開關電源供應商
