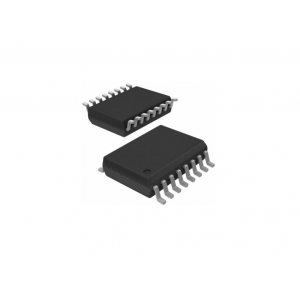

LED驅動控制器 - SS8100
Mouse over image to zoom
大于 15A 輸出電流能力
50000:1?以上高 PWM 調光分辨率
模擬調光比 250:1?
寬泛的輸入電壓范圍:?8V~65V?
開關頻率可調整
封裝：eTSSOP16?
良好的線性度
穩定的恒流特性
保護特征
- VCC 欠壓鎖定
- 過流保護
- 過熱保護
- 輸出欠壓保護
- LED 開路保護
產品介紹
SS8100 是一款高效率、恒電流、降壓型半橋DC/DC 轉換器驅動芯片，其較大電流輸出能力超過 15A，PWM 調光分辨率超過 50000:1。
SS8100 采用遲滯式恒定關斷時間的工作模式，無需添加外部補償設計，使用方便。其輸出電流能力既可以通過不同阻值的外接電阻（Rcs）調整，也可以通過調節模擬調光控制引腳 IADJ 上的電壓來實現。電流能力可達 15A 以上。通過 DIM 管腳輸入 PWM 信號來靈活實現對 LED 的調光控制。
SS8100 有同步模式和異步模式兩種工作模式可供選擇，客戶可以根據自己的需求來靈活設計。
SS8100 具有良好的線性度和穩定的恒流特性，可以精確調光并在惡劣供電條件下穩定工作。
針對低灰度調光特性進行系統運算優化，實現低灰調光無抖動及閃爍問題，使 LED 有更好的線性度調光特性。PWM 及線性調光雙重控制并存，可執行獨立調光電流控制。SS8100 提供一系列保護功能，包括欠壓鎖定保護（UVLO）、過熱保護（OTP）、LED 開路與短路保護，輸出欠壓保護功能等。SS8100 使用具有散熱片的封裝，因此系統可以在大電流通過時穩定工作。
大于 15A 輸出電流能力
50000:1 以上高 PWM 調光分辨率
模擬調光比 250:1
寬泛的輸入電壓范圍: 8V~65V
開關頻率可調整
封裝：eTSSOP16
良好的線性度
穩定的恒流特性
保護特征
- VCC 欠壓鎖定
- 過流保護
- 過熱保護
- 輸出欠壓保護
- LED 開路保護
二、LED驅動芯片 - SS8100的應用：
舞臺照明
汽車照明
影視燈光
投影儀
工業照明 LED 驅動
